智能电力电容补偿装置

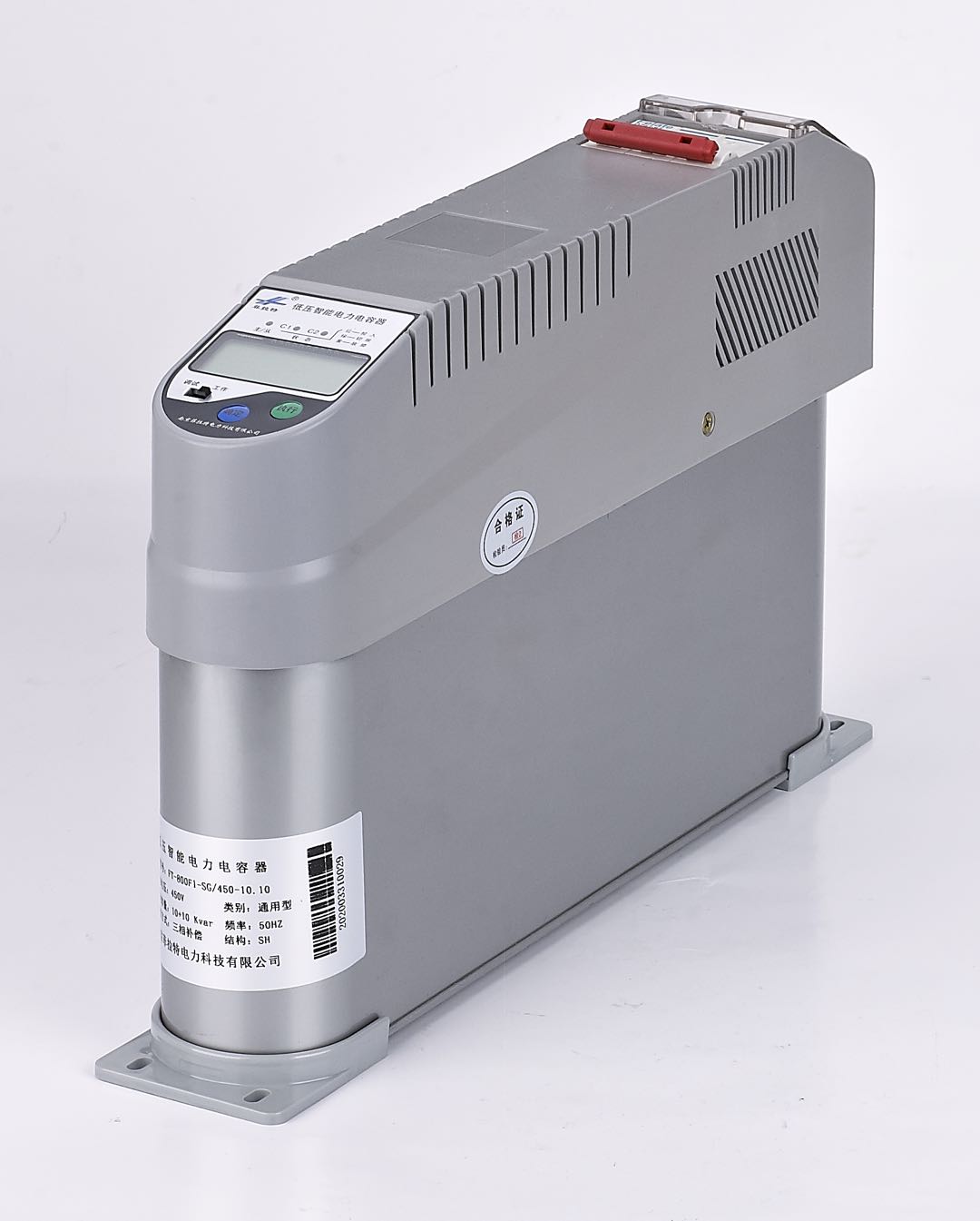

普通型智能电容器
产品介绍
我公司研制开发了无可控硅同步技术的智能电容器是0.4KV 低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。该产品采用积木式分层结构，替代由常规无功补偿控制器、复合开关或接触器、熔丝、热继电器、电力电容器等部件组成的无功补偿装置。
普通型智能电容器采用上下分层时结构，由过零投切继电器、CPU保护单元、微型断路器、电力电容器等组成。结构紧凑，拆卸方便。分为三相补偿（共补）和分相补偿2种规格。三相补偿智能电容器包含2组电力电容器，分相补偿包含1组电力电容器，可与低压无功补偿控制器或智能电容器状态显示仪配套使用。
产品规格
产品特点
● 电压过零投入，电流过零切除，涌流小于2.5。
● 共补或分补可独立工作，无须配置低压无功补偿控制器。
● 具有过压、欠压、过流、过温、掉电、缺相等闭锁保护。
● 汉字液晶显示。
● 接线简单，自动组网运行，无须设置各种参数。
安装说明
单电抗型智能电容器
产品介绍
我公司研制开发了无可控硅同步技术的单电抗型智能电容器是以2台（△型）或1台（Y型）低压电力电容器为主体，配置7%或者14%的电抗器组成抗谐波型智能电容器。
该产品主要应用于谐波十分严重的工作场合的无功补偿，能够可靠运行，不会产生谐振，对谐波无放大作用，并在一定程度上有吸收消除谐波的功能。其中串联7%电抗器的产品主要应用于5次谐波的电气环境，串联14%电抗器的产品主要应用于3次谐波的电气环境。
产品广泛应用于化工、建材、造纸、纺织、煤炭、电力、电信、铝业、航运港口、汽车制造、精密电子、精密机械等领域。
功能说明
● 滤波功能：有效抑制高次谐波与涌流，对高次谐波形成低阻抗通路，对谐波有吸收泄放作用，能消除高次谐波对电容器的影响，保护电路及电容器过载，防止电容器过热、绝缘介质老化、自愈性能下降、寿命降低。
● 同步投切功能：与低压无功补偿控制器配合，响应时间快，实现动态跟踪，并准确在过零点实现投切，涌流小。
● 分相补偿功能：各相电容器分别投切，提高无功补偿精确度，有效改善三相无功平衡。
● 测量功能：采集电压、电流、无功功率、功率因数和CT 相角，实现CT变比自动测量，并测量电容器的温度，实现过温闭锁保护。
● 保护功能：电流速切、过载保护，电压过压、欠压保护，电容器过温、断相、三相不平衡保护，提高使用寿命，确保系统安全运行。
● 信号功能：显示电容器投切状态、过欠补状态、过欠压状态、故障闭锁信息等。
● 通讯功能：控制器与电容器之间采用RJ45 网络线连接，实现数据传输和信息交换。
● 故障自诊断功能：每台智能电容器控制单元能自诊断本体各相运行参数，一旦出现故障，整机快速响应，退出运行，不会影响到整个无功补偿设备的正常运行。
产品规格
安装说明
固定孔安装尺寸：100mm×500mm
固定孔尺寸：φ9mm×13mm
低压无功补偿控制器
产品介绍
低压无功补偿控制器是依据JB/T9663—2013标准而设计开发的，具有无功补偿、数据采集、通讯、电网参数分析与保护等功能，通过对电网数据的分析与处理来控制智能电容器的自动投切，以提高功率因数，提高电力变压器的利用率，降低线损，改善电网质量，适用于交流50Hz、0.4kV低压配电系统的监测及无功补偿控制。
低压无功补偿控制器通过RS485接口方式与智能电容器组网联机，简化了接线，便于用户简单快速安装产品；在外观与结构设计上，外形美观，使用便捷，安装方便，生产简化。
功能说明
● 人机对话
● 数据采集
● 通讯组网
● 控制投切
● 保护功能
● 参数设置
● 软件升级
● 配置GSM 信息报警器，实现功率因数过低短信报警功能。
产品特点
● 在线升级：支持RS485口通讯升级。
● 智能组网：支持最大48台智能电容器组网，自动修改地址号冲突和新设备加入与退出。
● 自动无功投切：支持电容器的智能投切，实现最佳补偿效果。
● 投切指示：显示所有组网智能电容器的投切状态。
● 参数保护：设置过压、欠压、过谐波、过温、过载保护。
安装说明
说明：
- 智能无功补偿控制器的工作电源UA UC 端子，工作电源380VAC 。
- RJ45-A 网络口接组网的智能电容器。
- RJ45-L 网络口接电容器状态显示仪。
- RS485A/RS485B 端子与配变监测终端通讯，上传智能无功补偿控制器数据。
- Ua、Ub、Uc、Un 分别接A、B、C 三相电压，Un 接零线，3*220/380VAC。
- Ia+、Ia-、Ib+、Ib-I、c+、Ic- 分别接0-5A 的A相CT、 B相CT、 C相CT输出及输入端子。
智能电容器状态显示仪
产品介绍
智能电容器状态显示仪主要用于智能电容器组成的无功补偿柜中，无功补偿柜安装几十台智能电容器，在内部查看智能电容器的投切状态不方便，因此设计一款智能电容器状态显示仪，可以直观地反映每一台智能电容器的投切状态，为无功补偿柜的检修提供了便利，能迅速查找问题电容器的位置，是无功补偿柜不可缺少的主要器件。
产品特点
● R485 接口，可接入33台智能电容器
● 面板显示99个指示灯，直观反映智能电容器投切状态。
● 显示投切状态。
安装说明
